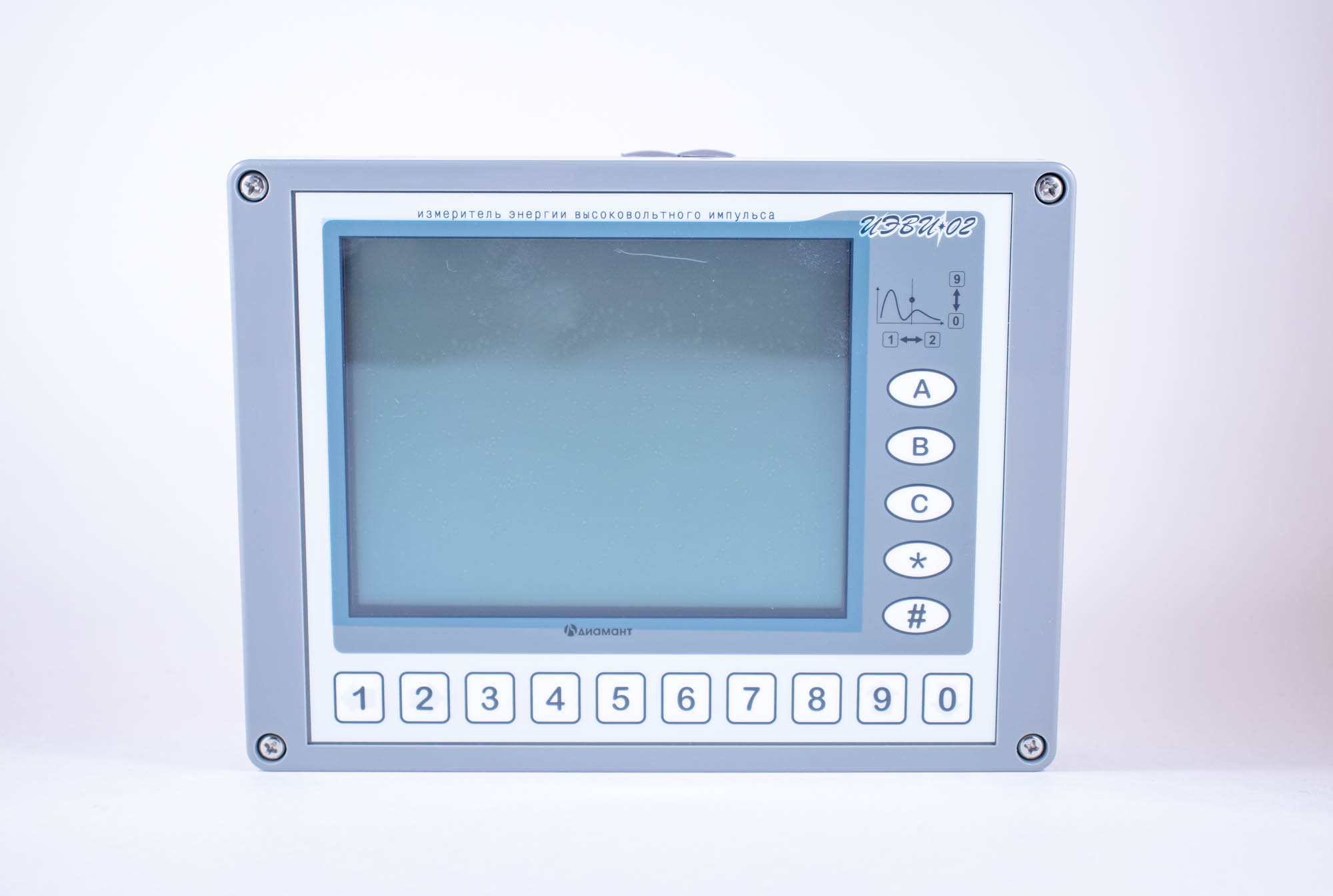

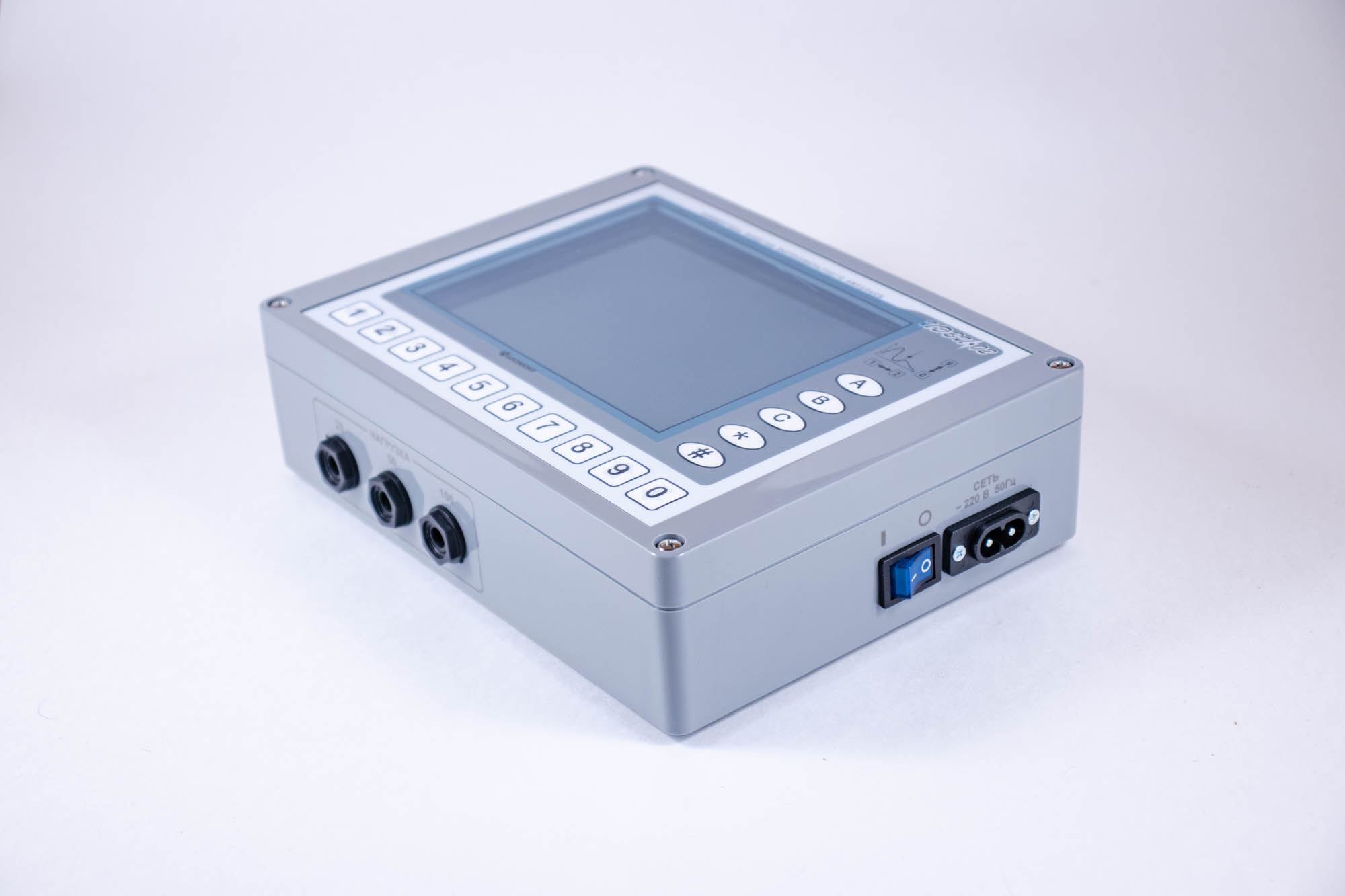

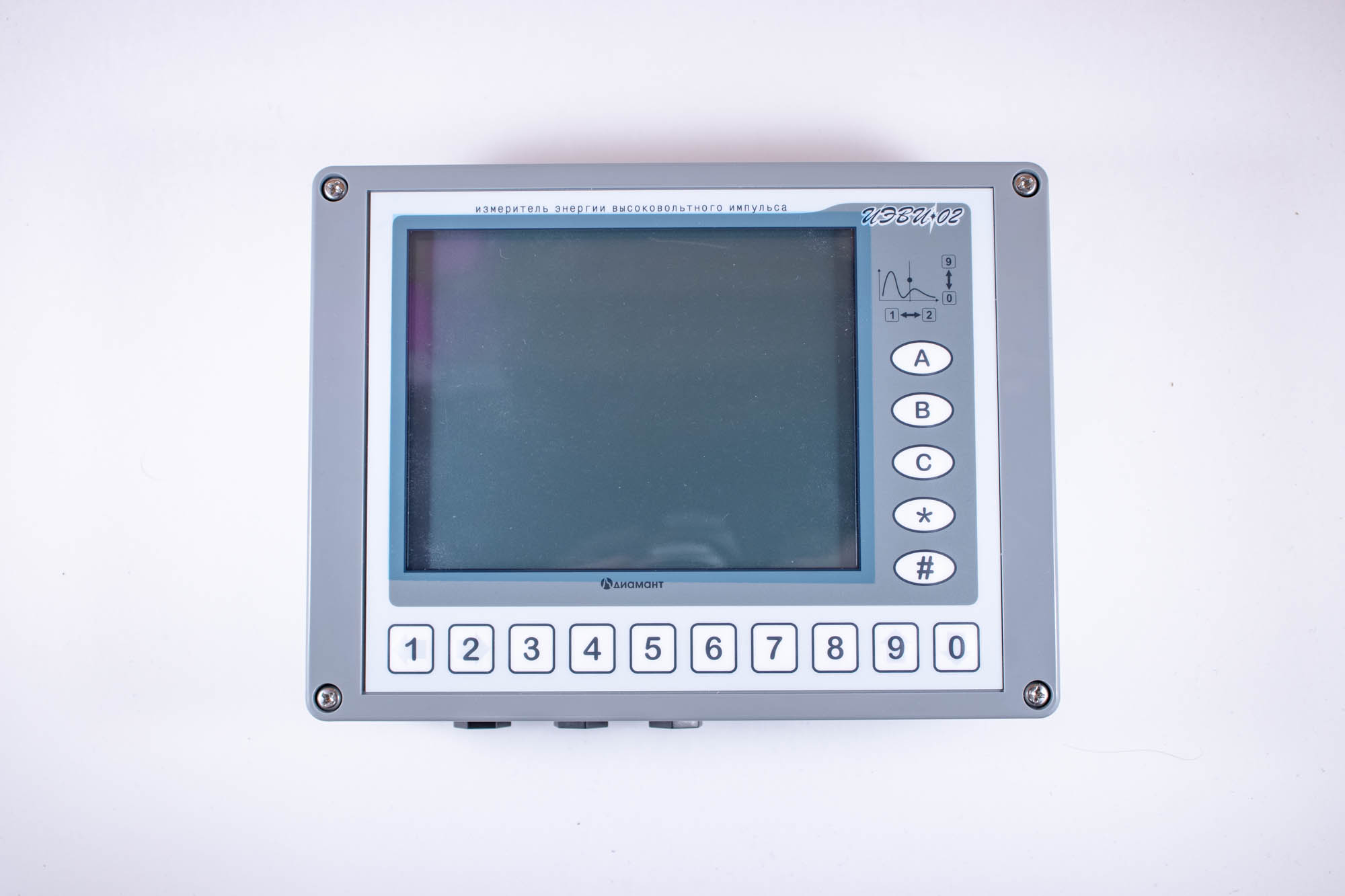

Измеритель энергии высоковольтного импульса «ИЭВИ–02»
Краткое описание
«ИЭВИ–02» предназначен для измерения энергии импульсов, подаваемых на его высоковольтный вход от внешних источников (например дефибриллятора) и сохранения результатов измерения в памяти измерителя.Предусмотрен режим проверки дефибрилляторов, имеющих функцию синхронизации импульса от ЭКГ.
Диапазон измерения энергии высоковольтного импульса:
от 5 до 50 Дж, при амплитуде импульса до 2кВ;
от 50 до 650 Дж, при амплитуде импульса 2 ÷ 8кВ
- Длительность высоковольтного импульса 0,1 ÷ 20мс.
- Абсолютная погрешность измерения энергии в диапазоне от 5 до 50 Дж, не более ±2,5 Дж.
- Относительная погрешность измерения энергии в диапазоне от 50 до 650 Дж, не более ± 5%.
- Отношения коэффициентов передачи усилителей по высоковольтному и низковольтному входам - 0,001 ± 2%.
- Активное сопротивление эквивалентной нагрузки 25 ± 2%, 50 ± 2%, 100 ± 2% (Ом)
- Электрическая прочность изоляции между цепями сетевого питания 220 В и корпусом измерителя в нормальных условиях не менее 4 кВ.
- Электрическое сопротивление изоляции в нормальных условиях не менее 20 Мом.
- Номинальное напряжение и частота питающей сети 220+22 В, 50+0,5 Гц.
- Мощность, потребляемая от сети – не более 10 ВА.
- Габаритные размеры измерителя - 200х160х55 мм.

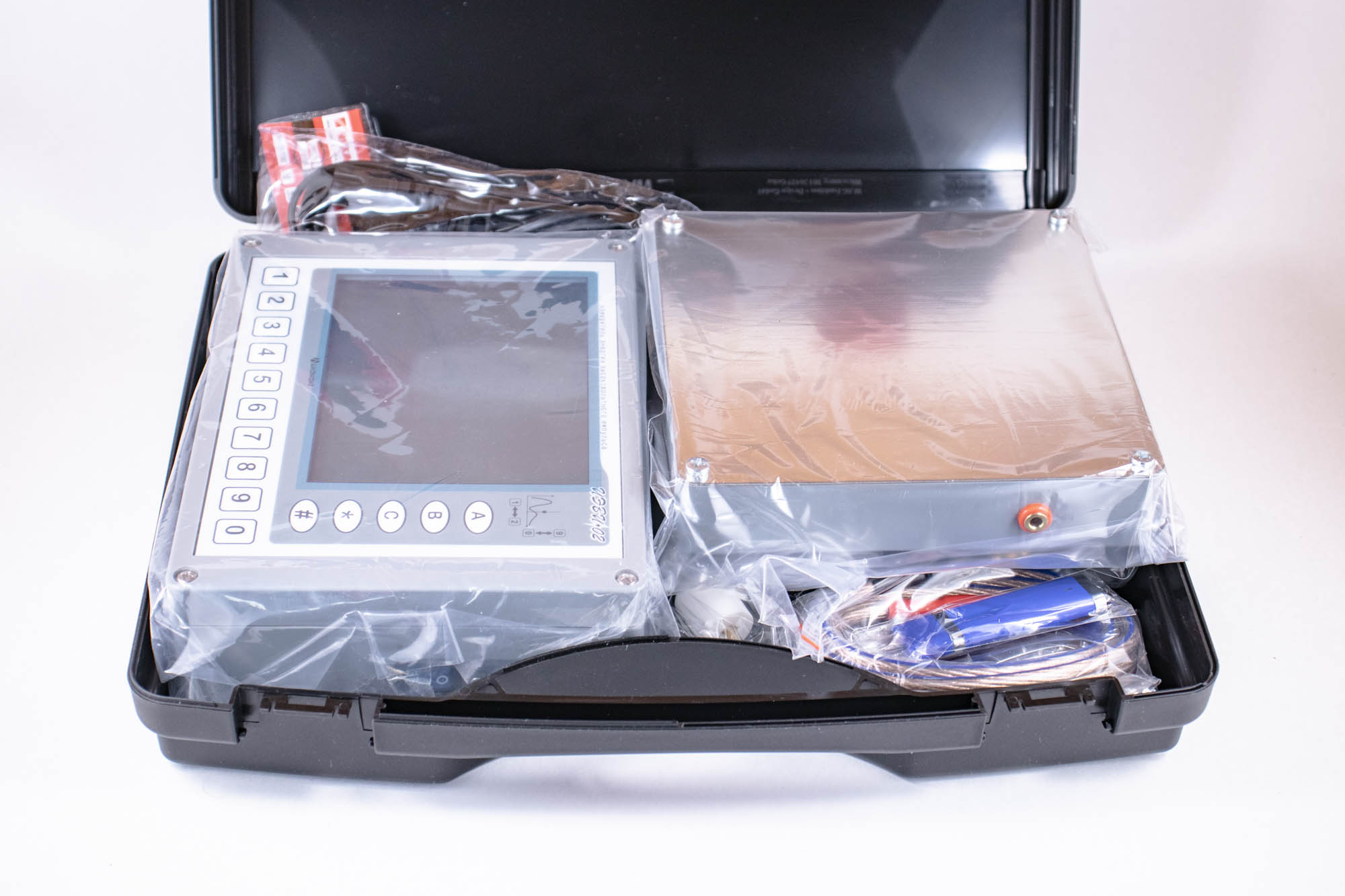

- Масса измерителя (с боксом для переноски) – не более 3кГ.
Измерение энергии импульса с использованием дополнительных нагрузочных сопротивлений

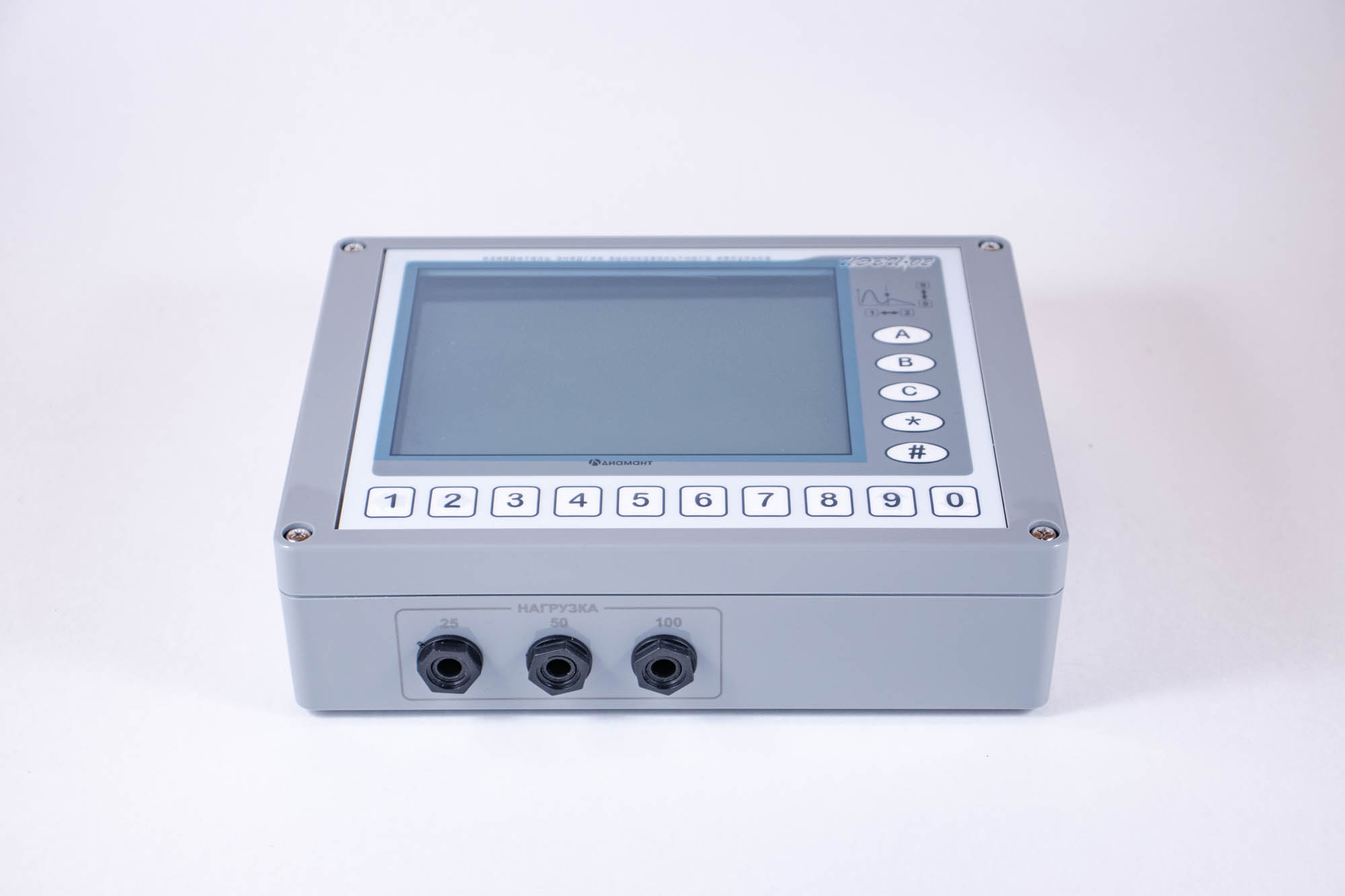

Прибор ИЭВИ-02 предназначен для измерения энергии высоковольтного импульса на сопротивлениях 25, 50 и 100 Ом.

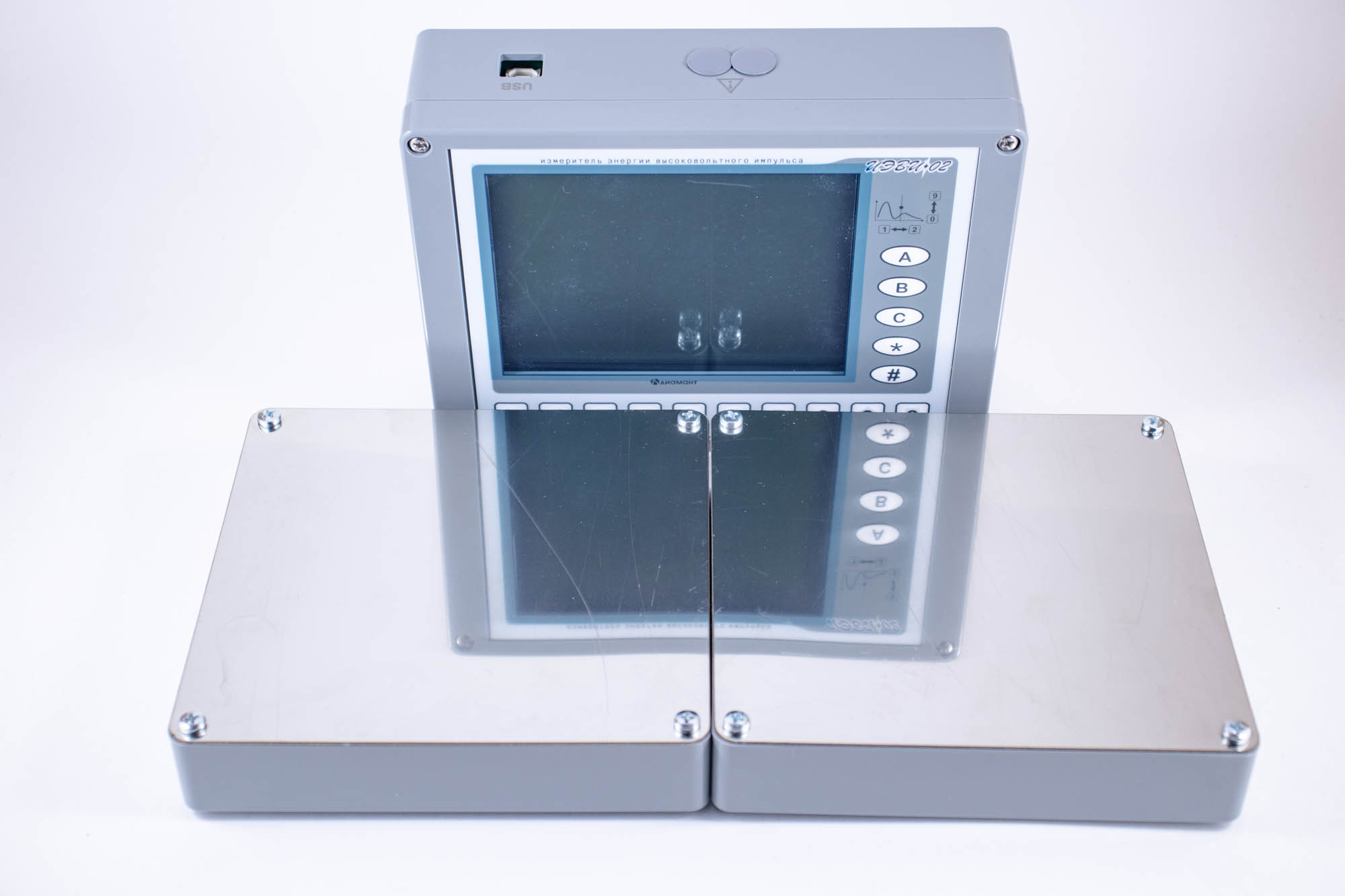

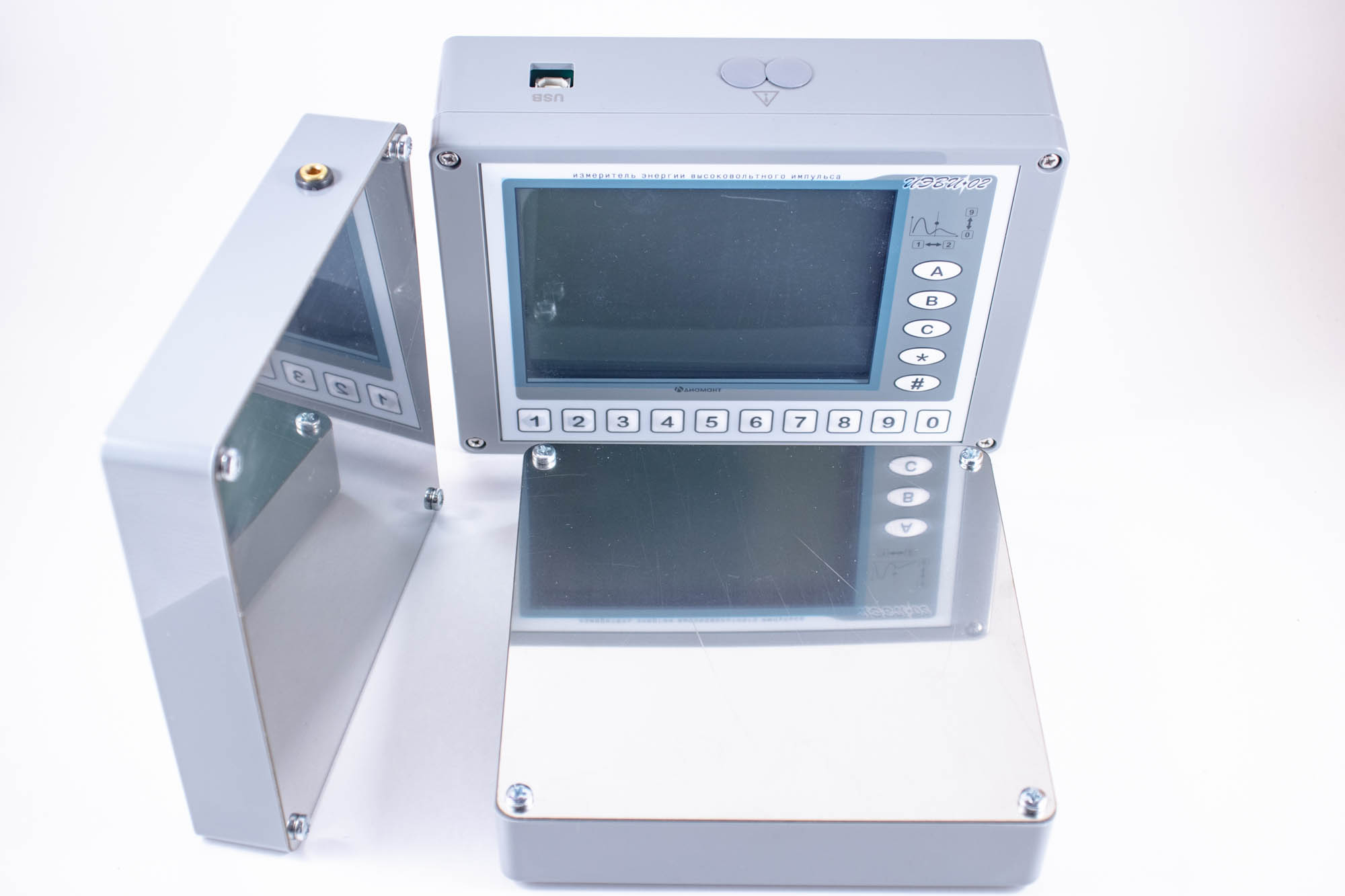

При использовании блоков добавочных сопротивлений 50 и 25 Ом возможно измерение энергии на сопротивлениях 75, 125, 150 и 175 Ом.

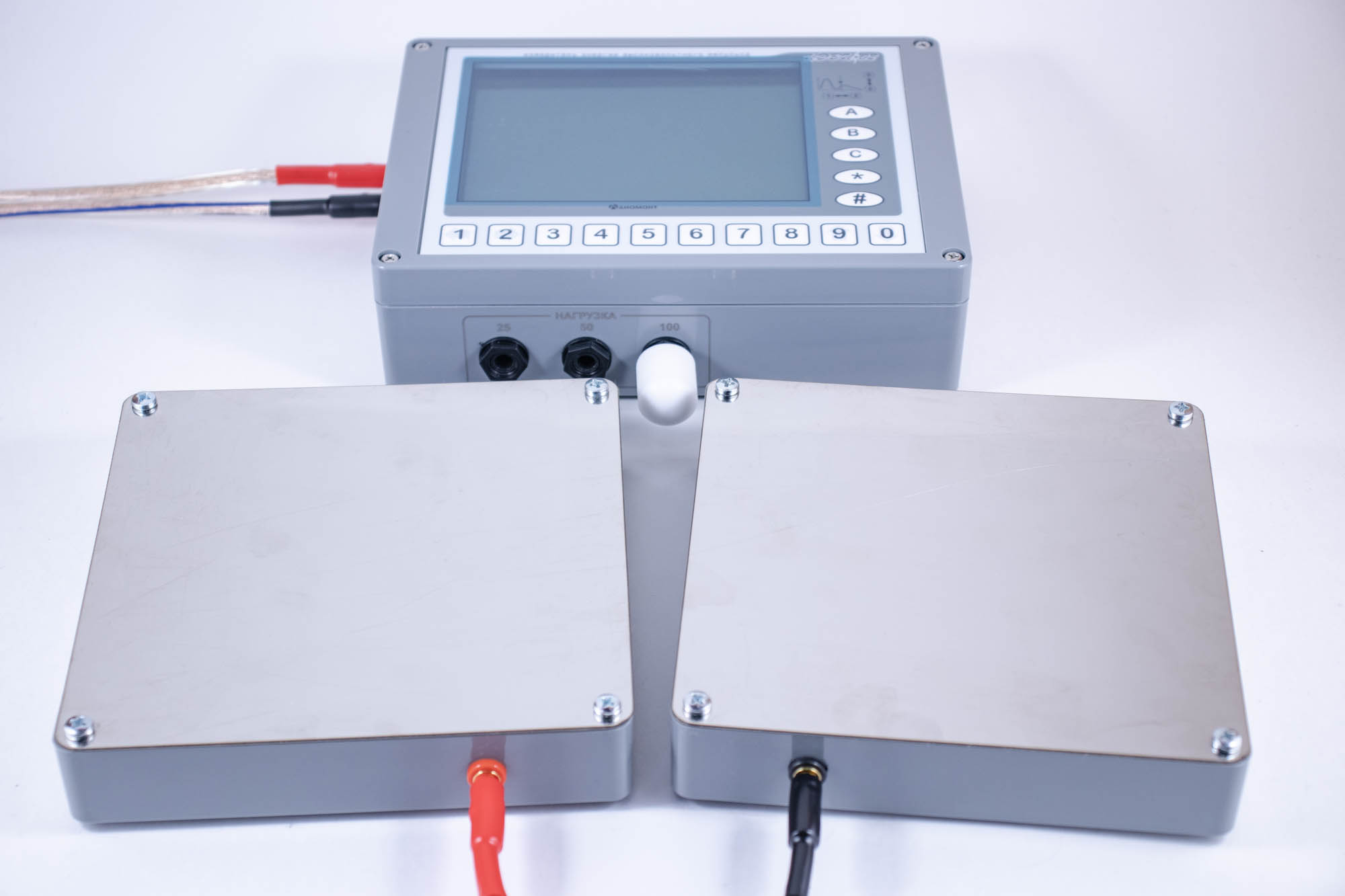

Для включения добавочных сопротивлений необходимо установить штекер соединительного кабеля в соответствующие гнезда. При этом, дополнительные сопротивления суммируются с сопротивлением прибора, определяемым расположением штекера нагрузок.
Для корректного измерения с использованием дополнительных нагрузок необходимо в меню прибора указать величину дополнительной нагрузки - 25, 50 или 75 Ом.
ВНИМАНИЕ:
При работе со стандартными нагрузками (25, 50, 100 Ом) штекеры соединительного кабеля должны быть установлены в гнездах 0 на обоих коробках подключения.
Модификации прибора
Измеритель энергии высоковольтного импульса «ИЭВИ–02»
У прибора нет других модификаций
Технические характеристики
Для прибора Измеритель энергии высоковольтного импульса «ИЭВИ–02»:
- Длительность высоковольтного импульса 0,1 ÷ 20мс.
- Абсолютная погрешность измерения энергии в диапазоне от 5 до 50 Дж, не более ±2,5 Дж.
- Относительная погрешность измерения энергии в диапазоне от 50 до 650 Дж, не более ± 5%.
- Отношения коэффициентов передачи усилителей по высоковольтному и низковольтному входам - 0,001 ± 2%.
- Активное сопротивление эквивалентной нагрузки 25 ± 2%, 50 ± 2%, 100 ± 2% (Ом)
- Электрическая прочность изоляции между цепями сетевого питания 220 В и корпусом измерителя в нормальных условиях не менее 4 кВ.
- Электрическое сопротивление изоляции в нормальных условиях не менее 20 Мом.
- Номинальное напряжение и частота питающей сети 220+22 В, 50+0,5 Гц.
- Мощность, потребляемая от сети – не более 10 ВА.
- Габаритные размеры измерителя - 200х160х55 мм.
- Масса измерителя (с боксом для переноски) – не более 3кГ.
