Электрокардиограф "Диамант-К"
Краткое описание

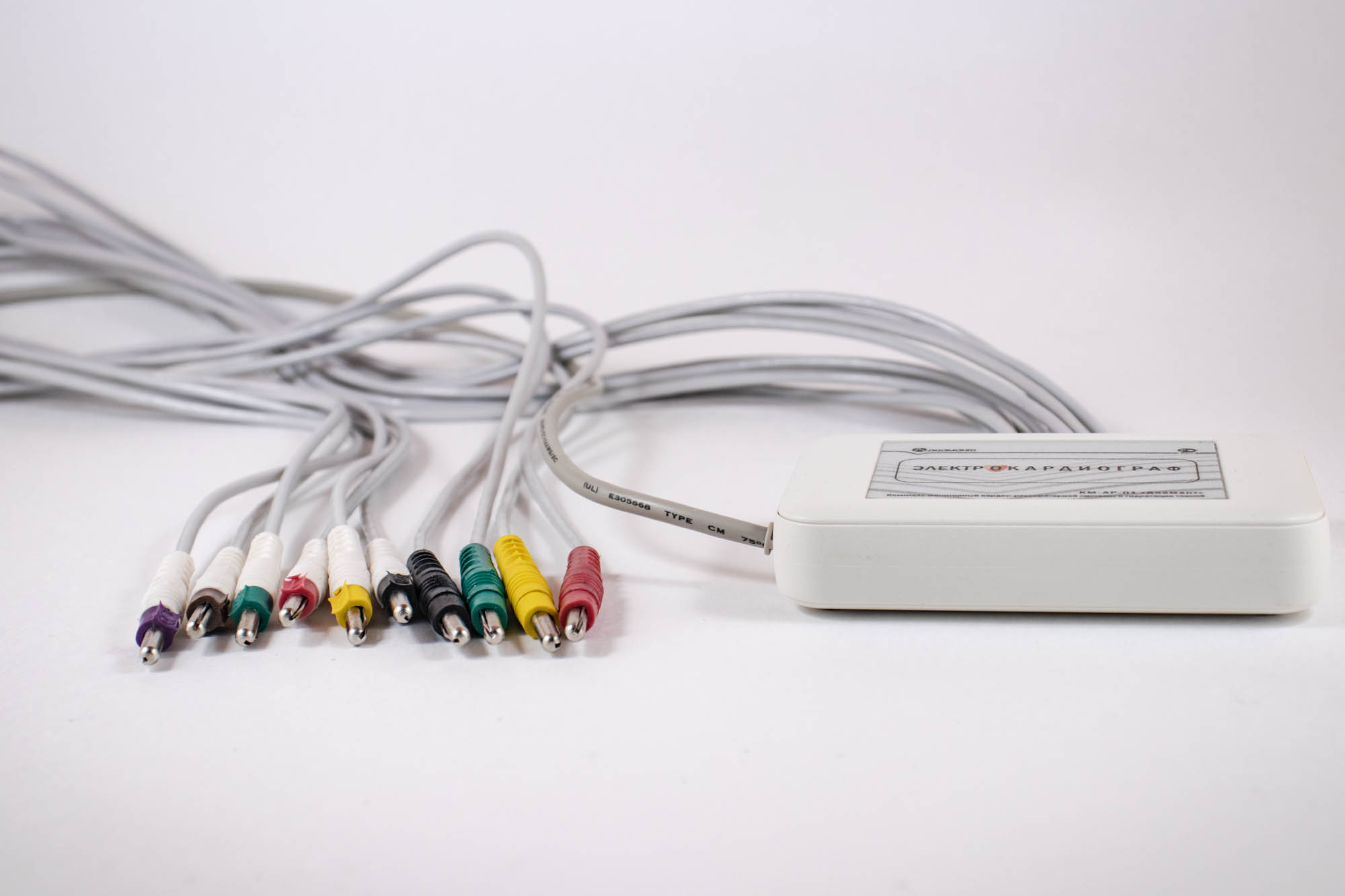

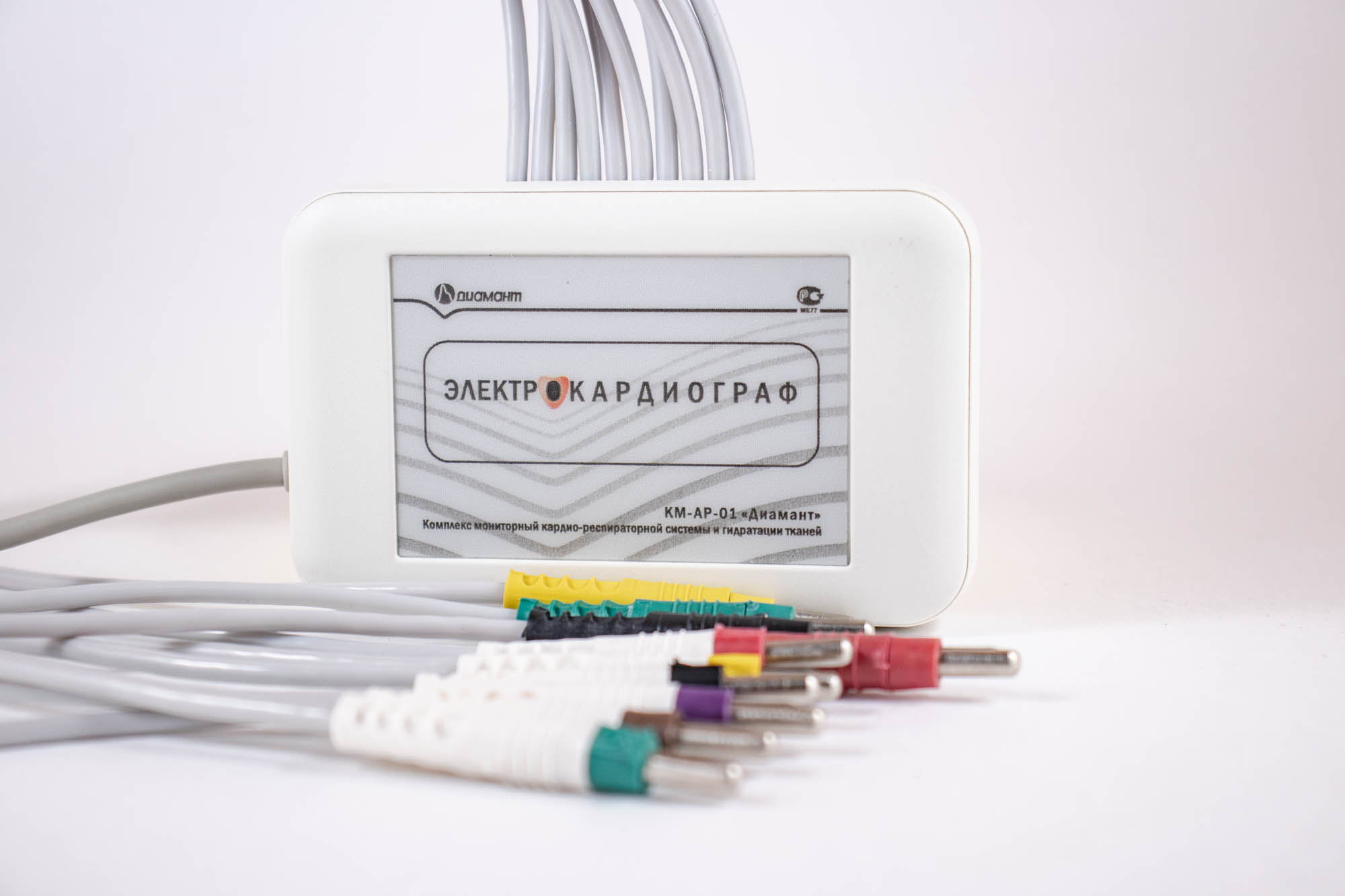

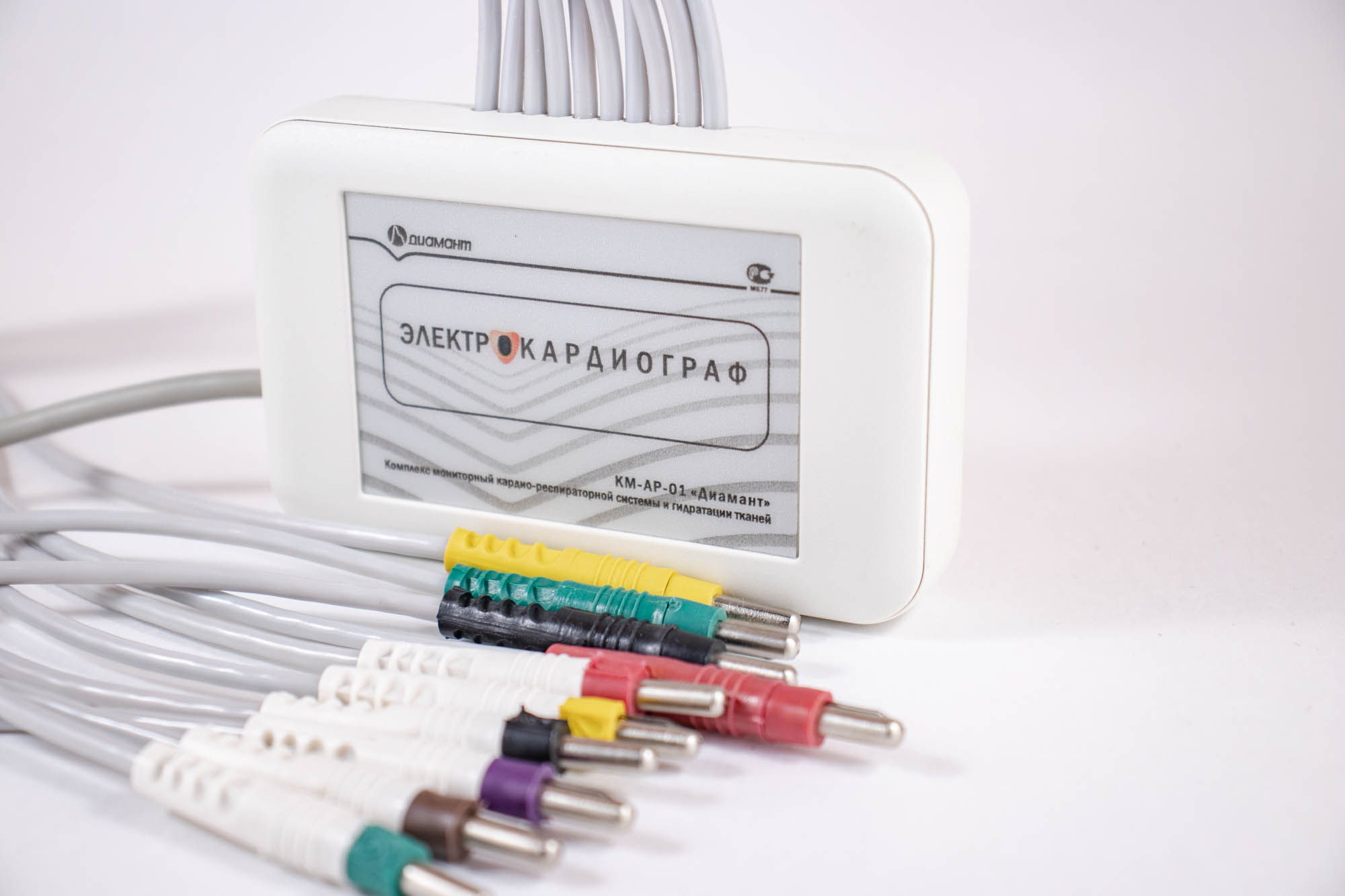

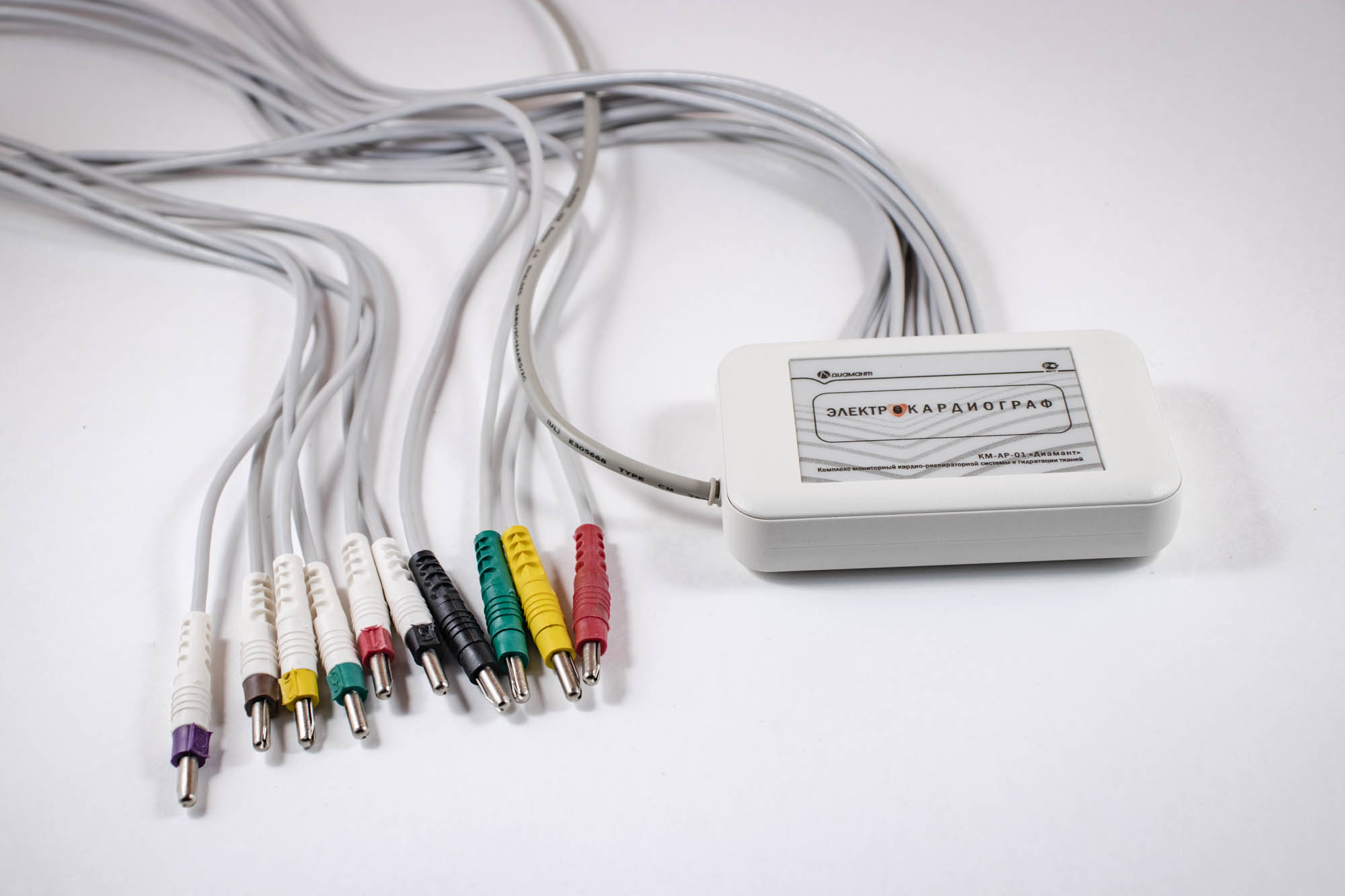

Комплекс КМ-АР-01, комплектация «Диамант-К»
Компьютеризированный аппаратно-программный комплекс, включающий в себя миниатюрный электронный блок, электроды и пакет программных средств.
Cинхронная регистрация 12-ти общепринятых отведений ЭКГ. Измерения и расчеты всех общепринятых ЭКГ- параметров. Более 20 вариантов печати протокола.
Cинхронная регистрация 12-ти общепринятых отведений ЭКГ. Измерения и расчеты всех общепринятых ЭКГ- параметров. Более 20 вариантов печати протокола.
Состав комплекса:

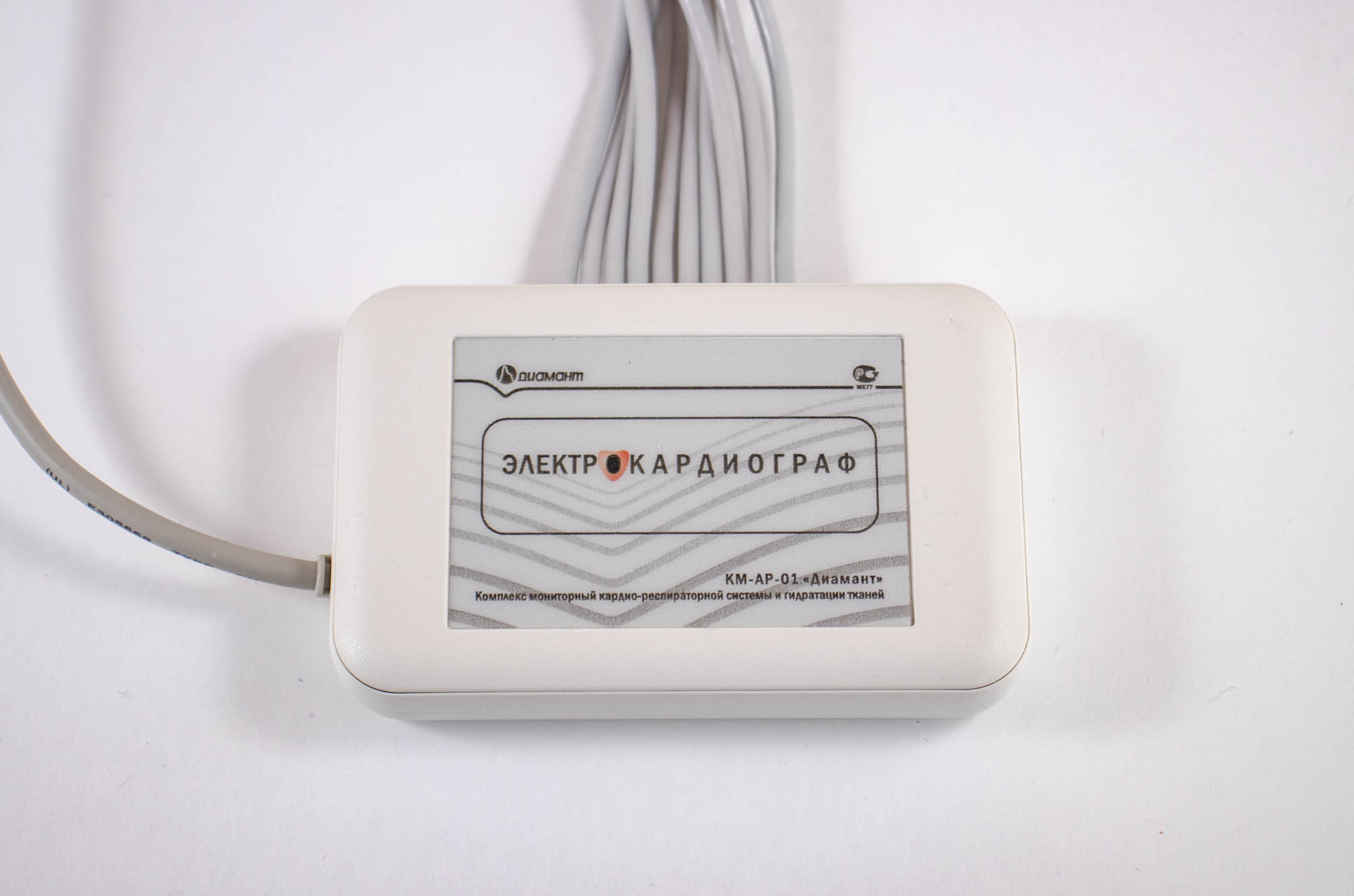

- блок усилителей;
- программное обеспечение;

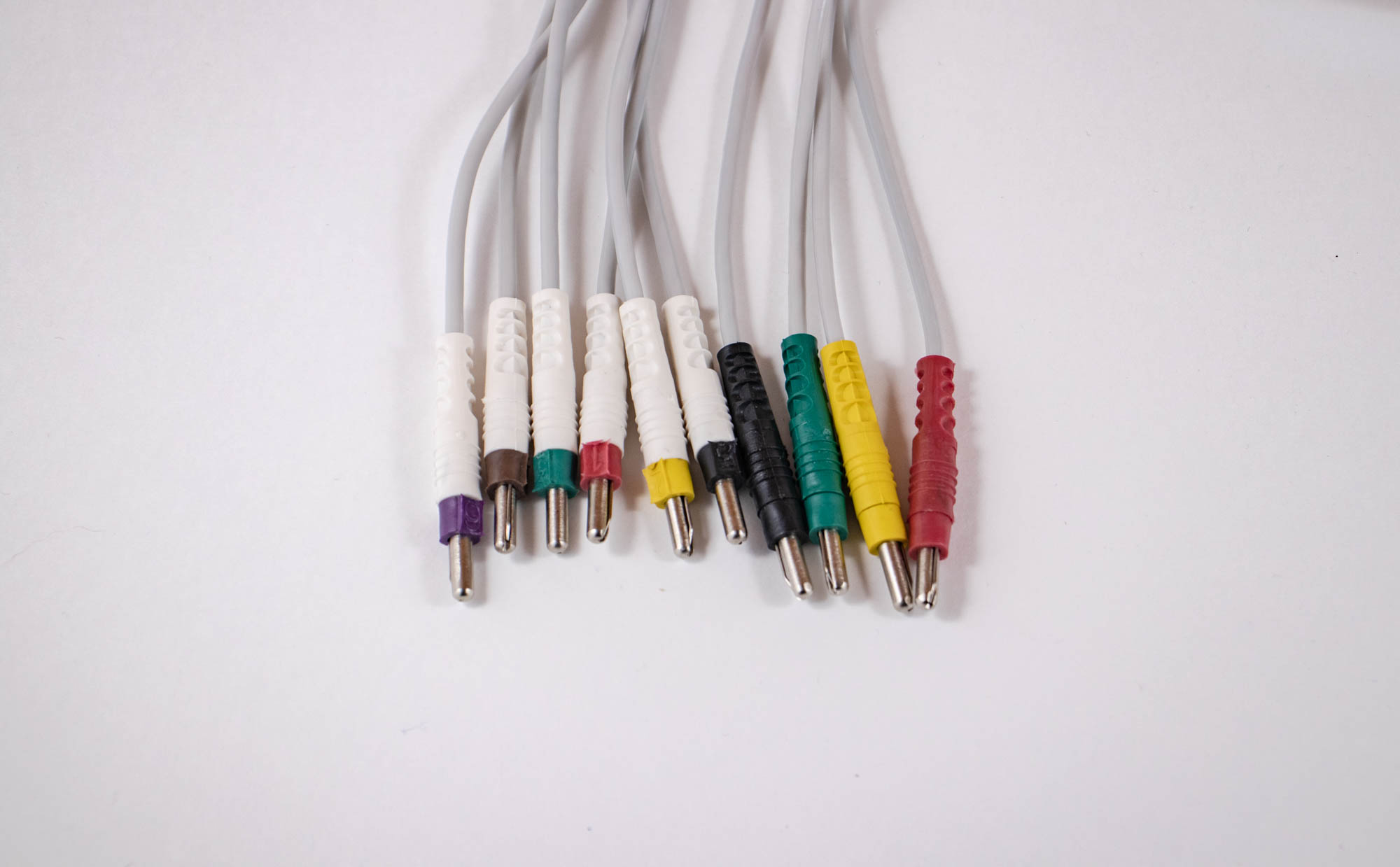

- кабель отведений;
- многоразовые электроды;
- руководство пользователя;
Возможности программного обеспечения:
- ведение архива пациентов и обследований;
- анализ взрослых и детских ЭКГ;
- формирование усредненных P-QRS-T комплексов;
- распознавание импульса кардиостимулятора;
- экспорт/импорт записей ЭКГ (проведение дистанционных консультаций);
- выдача автоматического заключения;
- аналитический режим: выбор произвольного QRS-комплекса для автоматического анализа;
- возможность визуального сравнения не менее 4 ЭКГ записей на одном экране и распечатке;
- возможность автоматического определения неблагоприятной динамики;
- допустимая относительная погрешность автоматического измерения амплитуды зубцов P, Q, R, R', S, T и смещения ST-сегмента: не более 15%;
- допустимая относительная погрешность автоматического измерения длительности зубцов P, Q, QRS-комплекса, PQ, QT-интервалов: не более 7%
Область применения программного обеспечения :
Областью применения ПО является регистрация и компьютерная интерпретация электрокардиограмм, зарегистрированных в условиях покоя, в системе 12-ти общепринятых отведений. Результатом применения арсенала математических методов является высокий уровень диагностической точности, который обеспечивает кардиограф "Диамант-К". Для различных ЭКГ-синдромов точность, в сравнении с интерпретацией врачами-экспертами, составляет 95-98% (Шкарин В.В., 2004 г.).
Преимущественной областью применения ПО является регистрация и компьютерная интерпретация взрослых и детских ЭКГ (от 1 года) в условиях покоя. Для интерпритации детских ЭКГ используются половозрастные критерии , рекомендованные Нью-Йоркской Кардиологической Ассоциацией
Технические характеристики
Для прибора Электрокардиограф "Диамант-К":
- количество отведений: 12
- разрядность АЦП: 16 бит;
- частота оцифровки сигнала: 4000 Гц/канал;
- постоянная времени: 3.2 сек;
- интерфейс связи с ПК: USB-порт;
- питание: USB порт ПК ;
- размеры: 105 мм x 58 мм x 19 мм;
- подавление синфазной помехи: более 100 дБ;
- диапазон измеряемых входных напряжений: 0.01 мВ - 30 мВ;
- неравномерность АЧХ в диапазоне 0.5 - 60 Гц: 5%;
- ресурс: не менее 5 лет;
- электробезопасность: класс II, тип BF;
- масса блока усилителей: 120 г;
