Проверка работоспособности прибора и кабеля пациента (Для пользователей "Диамант-АИСТ")
Рисунок 1. Снятие боковой крышки прибора.
При возникновении сомнений в правильности работы прибора (занижение или завышенние регистрируемых импедансов , отсутствие импеданса на одной из частот и др.) необходимо провести тестирование (проверку работоспособности прибора и кабеля пациента).
Снимите левую боковую крышку прибора, нажав на защелку и подняв крышку вверх (рис.1), подключите кабель пациента к открывшимся выводам следующим образом:

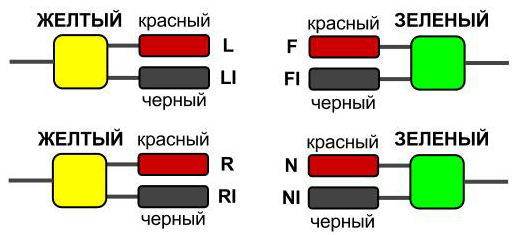

Токовые (черные) и потенциальные (красные) концы («крокодилы») кабеля пациента с желтыми метками подсоедините к выводам LI, RI и L, R , а токовые и потенциальные концы кабеля с зелеными метками – к выводам FI, NI и F, N в соответствии с рис.2.
Рисунок 2. Подключение кабеля пациента к выводам.
Запустите программу, выберите закладку «Общие настройки» и нажмите клавишу «Проверка работы прибора».
В появившемся окне «Настройка программы», нажмите клавишу «Проверка работы», нажмите клавишу «Старт».
В окнах индикации измеренных импедансов должны появиться значения:
на 28Кгц – (от 210 до 190), на 115Кгц – (от 195 до 180)
Нажмите клавишу « Стоп ».
Если эти величины соответствуют указанным, поменяйте местами соответственно .
R, RI и L,LI ; F,FI и N,NI.
Нажмите клавишу «Старт».
В окнах индикации измеренных импедансов появятся значения:
на 28Кгц – (от 210 до 190), на 115Кгц – (от 195 до 180), нажмите клавишу « Стоп ».
Если значения измеренных импедансов в обоих случаях соответствуют указанным и при этом значения на частоте 28 кГц больше, чем на частоте 115 кГц, прибор и кабель исправны.
Аналогичную проверку можно проводить в автономном режиме, ориентируясь на показания дисплея, расположенного на лицевой панели прибора.
